一般教室教師卓

2025/07/15 更新

一般教室の教師卓におけるシステムの起動方法や、各種機器の利用方法を紹介します。

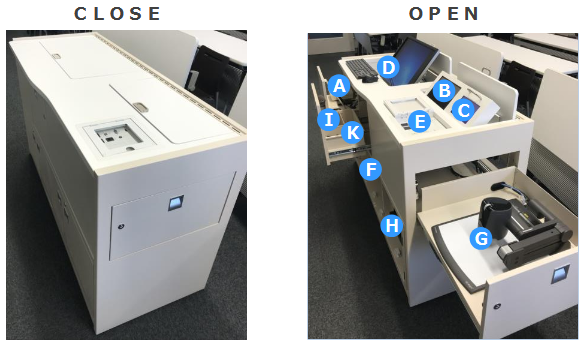

１．主要機材

システムの起動用カードリーダー	マイクパネル/有線マイク
タッチパネル	書画カメラ
プレビューモニタ	BDプレーヤ
常設PCモニタ/マウス・キーボード	ワイヤレスマイク
外部入力パネル	接続用ケーブル

２．操作卓基本操作

2-1．システムの起動

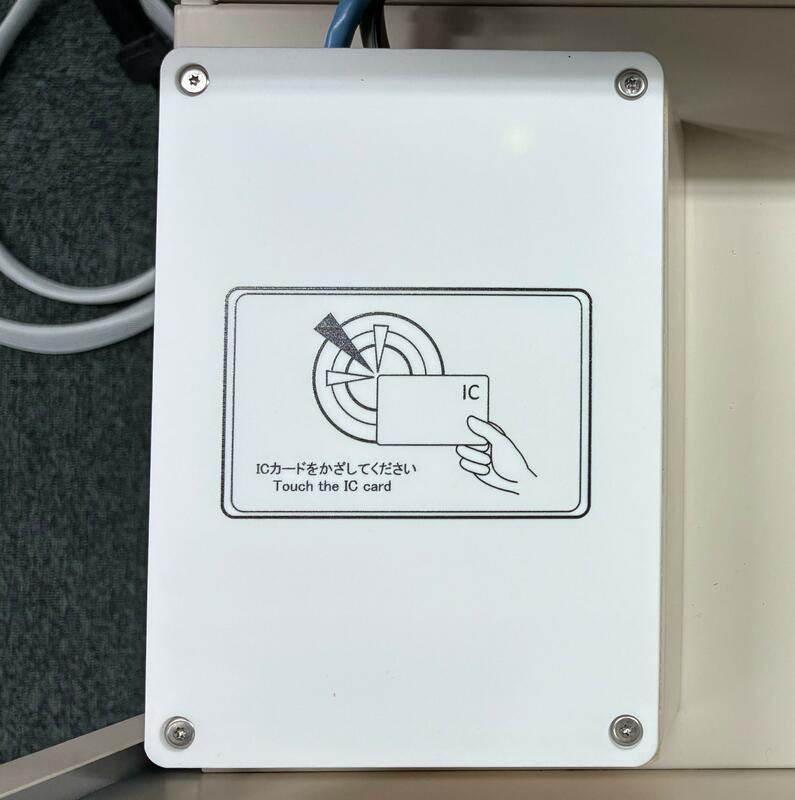

 システム起動用カードリーダー（）にICカード（学生証、教員証）をかざし、
 タッチパネル（）で映像機器の使用有無を選択します。

 ※ 映像機器利用時は、システムの起動に30秒ほどかかります。
 ※ 『No』を選択すると、マイクのみ利用可能です。

2-2．常設PCモニタを準備

 常設PCモニタ（）を起こし、キーボードとマウスを机上にセッティングします。

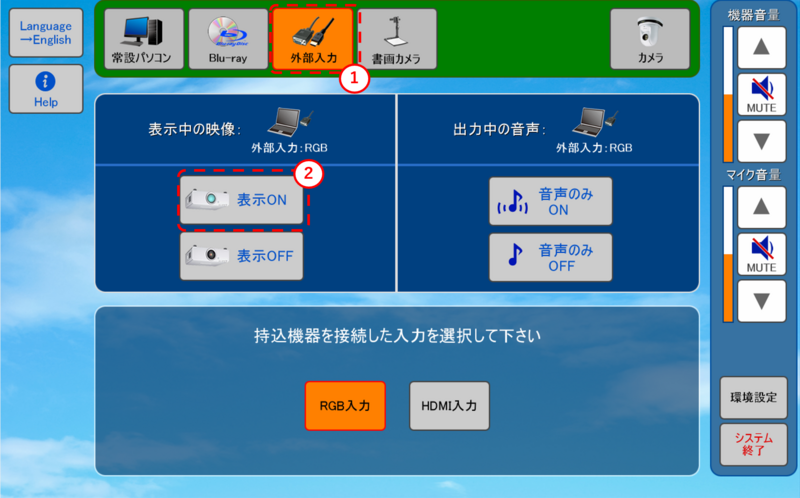

2-3．外部入力パネルを使用

 引き出し内に収納されているケーブル（）を外部入力パネル（）に挿して使用します。
 HDMI出力端子もしくはRGB出力端子のある機器を接続します。

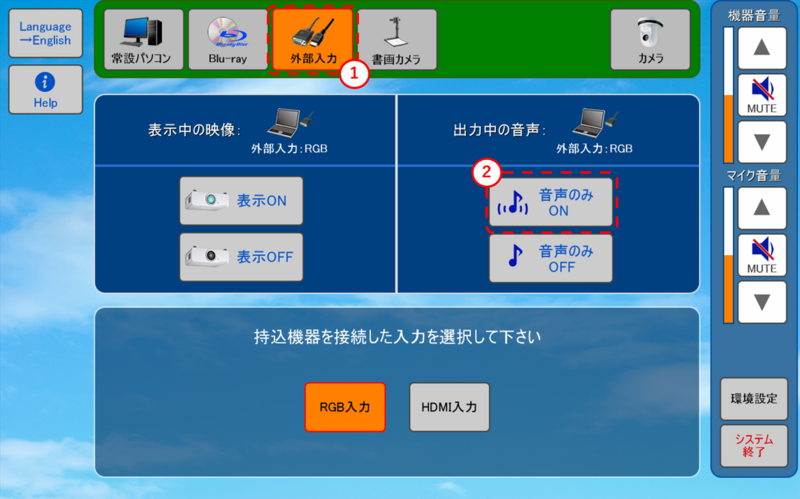

 タッチパネル（）で外部入力のRGB入力もしくはHDMI入力を選択します。

2-4．BDプレーヤを使用

 BDプレーヤは扉内（）に設置してあります。
 BDプレーヤ本体にディスクをセット

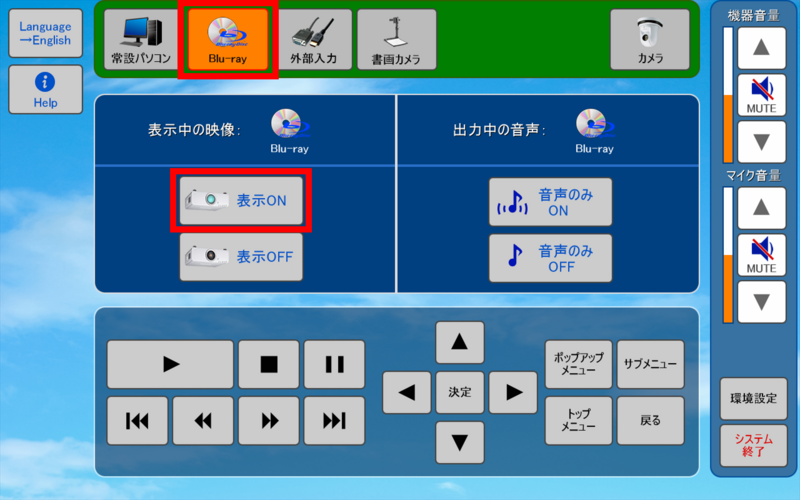

 タッチパネル（）で

 ヘッダーから『Blu-ray』を選択し、『表示ON』を選択します。

※ 音声のみを利用する場合は『音声のみON』を選択してください。この際、スクリーンに映像は表示されません。

2-5．書画カメラを使用

 横引き出し内（）に設置されています。
 書画カメラ本体を起こします。
※つまみを持ち上げてください

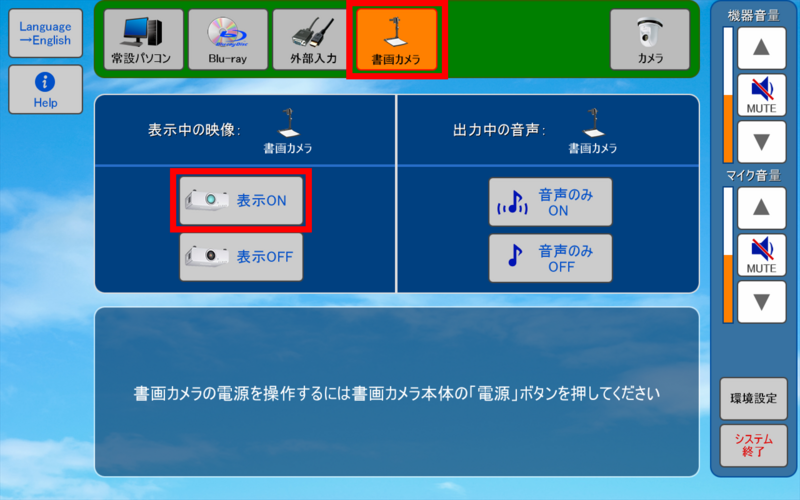

 タッチパネル（）で書画カメラを選択すると電源がONになります。

 ヘッダーから『書画カメラ』を選択し、『表示ON』を選択します。

※ 音声のみを利用する場合は『音声のみON』を選択してください。この際、スクリーンに映像は表示されません。

2-6．ワイヤレスマイク

 引き出し内（）に設置されています。
 マイクのトークスイッチをONにして使用します。

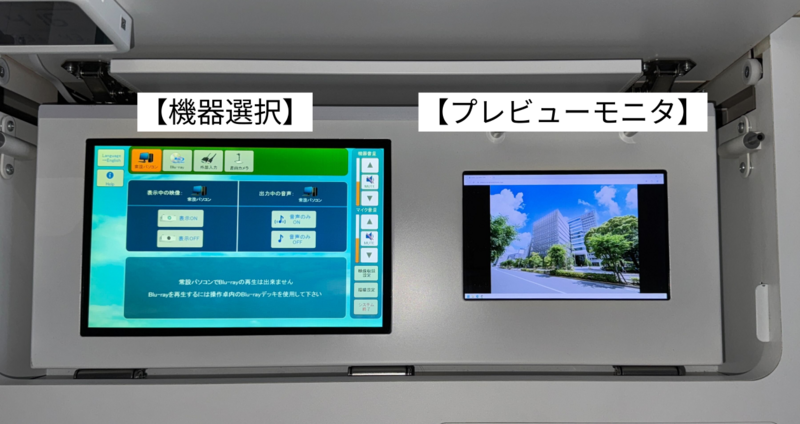

2-7．プレビューモニタ

 机上（）に設置されています。
 次に映写するソースを事前に確認します。

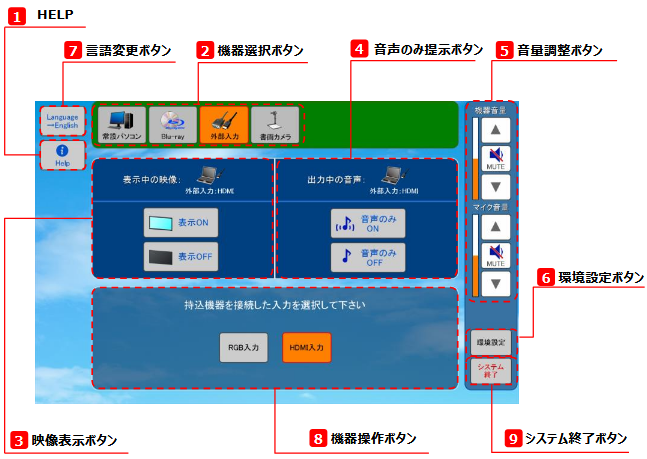

３．タッチパネル基本操作

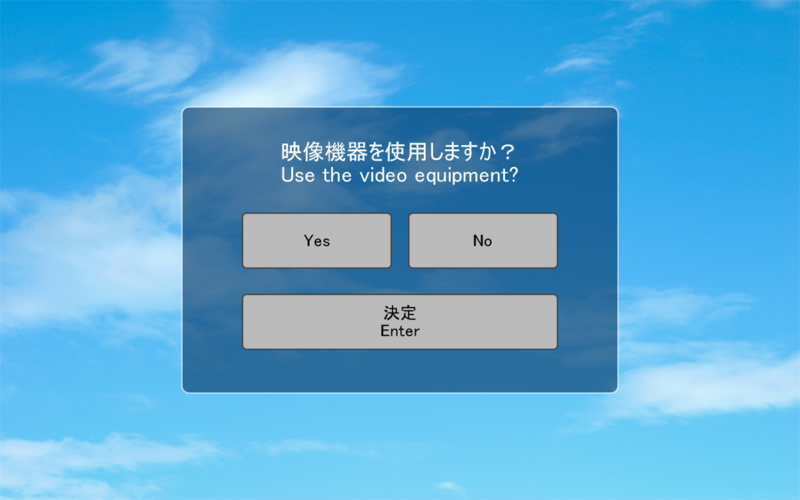

3-1．システムを起動

 システム起動用カードリーダでシステムを起動します。

 映像機器を利用する場合：『YES』を選択し、『決定』を選択してください
 マイク機器のみ利用する場合：『NO』を選択し、『決定』を選択してください（この場合、音声のみの出力となります）

3-2．プレビューモニタに映像を表示

 機器選択ボタン（）で選択した映像がプレビューモニタに表示されます。
 プレビューモニタ上の映像を表示するときは、『映像表示ON』を選択してください。

3-3．映像表示/音声のみ拡声

【映像/音声を表示】

映像/音声を表示するときは、『表示ON』ボタン（）を選択してください。

【映像/音声を表示】

表示映像をOFFし、音声のみ拡声する場合は、『音声のみON』ボタン（）を選択します。

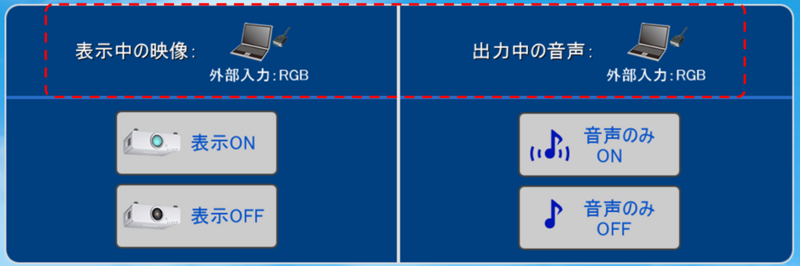

【表示中アイコン】

映像を再度表示する場合は、『表示ON』（）を選択してください。

選択している機器は、アイコンにて確認が出来ます。

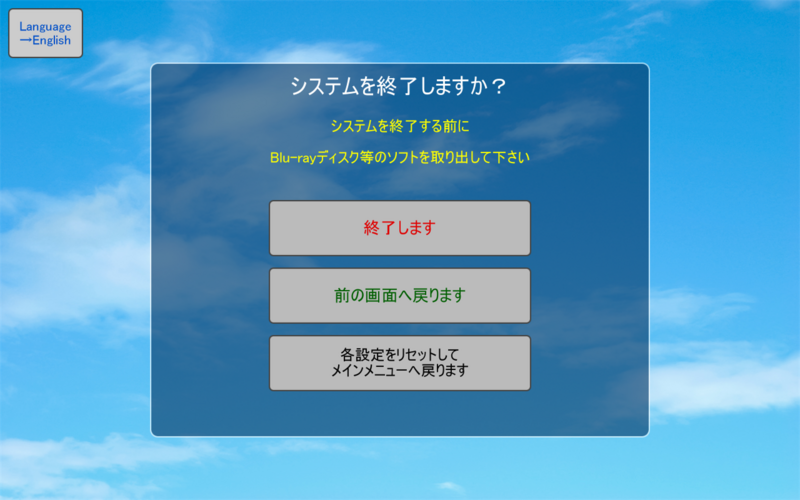

3-4．システムを終了

 システムを終了するときは、タッチパネル上の『終了します』を選択し、 すべての扉が閉まっていることを確認してください。
（『各種設定をリセットしてメインメニューへ戻ります』を選択すると、プロジェクタの電源はON状態のままマイク音量等の設定のみをリセットします）

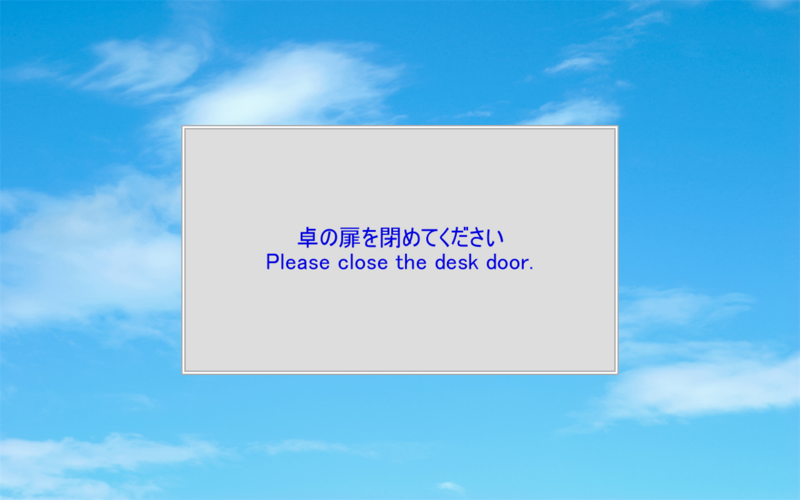

 ※扉が開いていると、タッチパネル上にアラートが表示されます。

 タッチパネルの詳しい操作方法は、別途タッチパネル取扱い説明書をご覧ください。

４．教卓PCのモニター複製・拡張設定の保存方法

※設定の保存後、Windowsの起動時に毎回、設定の反映に30秒程度時間がかかります。
※物理ディスプレイが1枚の環境の場合は、拡張・複製の設定は反映されません。

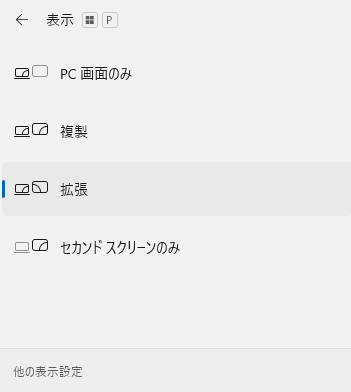

WindowsキーとPキーを同時に入力します。

・「拡張」をクリックすると、次回以降(再起動後)、拡張モニターとして起動します。
・「複製」をクリックすると、次回以降(再起動後)、複製モニターとして起動します。
